SMC薄型气缸 CQ2/CDQ2

人气:3 评论:0 标签:全部

・全長缩短的省空间型气缸,适合紧凑化设计的装置。

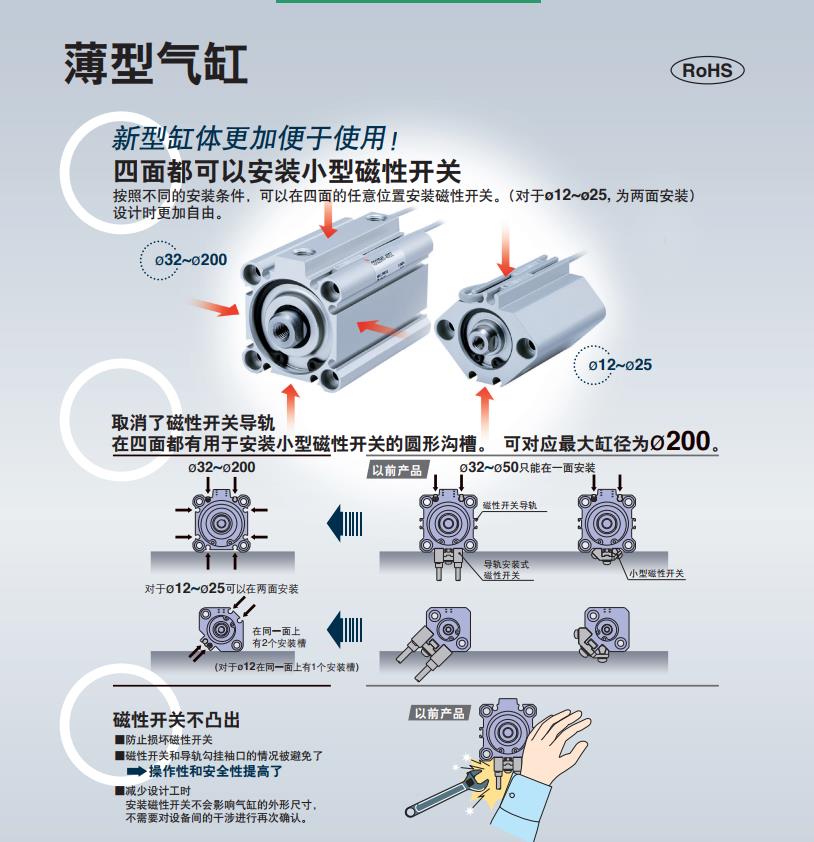

・4面均可安装小型磁性开关(ø12~ø25为2面)。
・磁性开关不会探出。

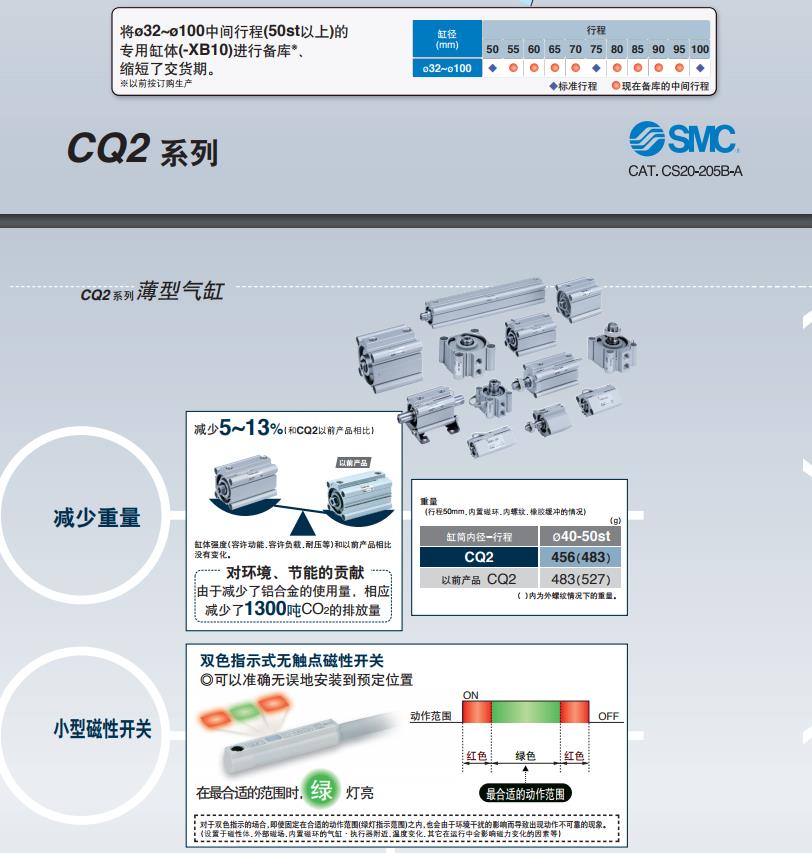

・重量轻:减小5~13%(与原CQ2相比)。

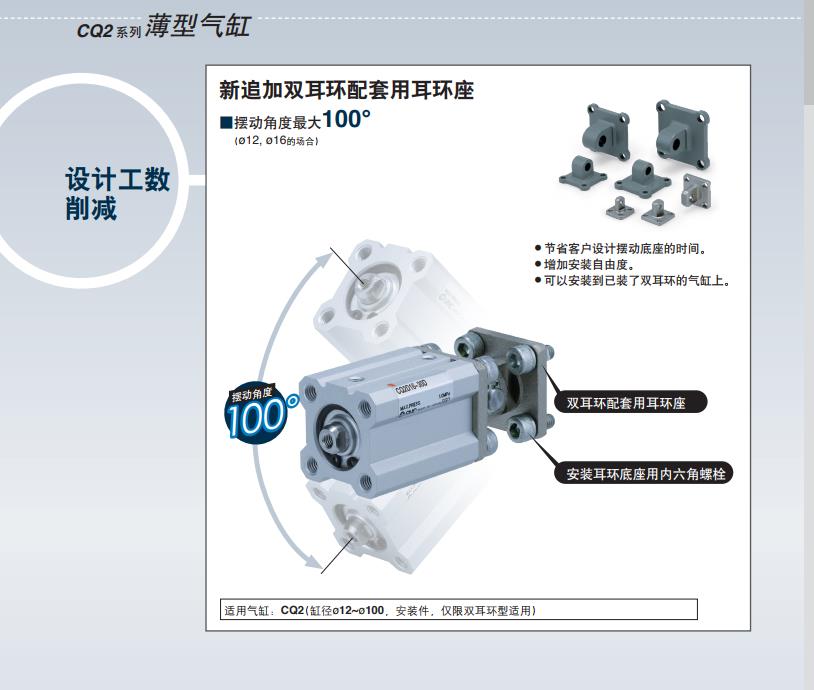

・追加了双耳环用安装件、紧凑型脚座安装件。
・追加了带杆前端安装件且附带安装螺钉的型号(不必再另行配备)。
・带磁性开关(CDQ2系列:CDQ2、CDQ2W、
 CDQ2K、CDQ2KW、CDQP2、CDQ2□S、CDBQ2)

型号系列动作方式缸筒内径(mm)
标准型CQ2-Z单杆双作用12,16,20,25,32,40,50,63,80,100
标准型CQ2W-Z双杆双作用12,16,20,25,32,40,50,63,80,100
标准型CQ2-Z单作用(伸・缩)12,16,20,25,32,40,50
大口径CQ2-Z单杆双作用125,140,160,180,200
大口径CQ2W-Z双杆双作用125,140,160,180,200
长行程CQ2-Z单杆双作用32,40,50,63,80,100
杆不回转型CQ2K-Z单杆双作用12,16,20,25,32,40,50,63
杆不回转型CQ2KW-Z双杆双作用12,16,20,25,32,40,50,63
轴向配管型
(集中配管型)
CQP2单杆双作用12,16,20,25,32,40,50,63,80,100
轴向配管型
(集中配管型)
CQP2单作用(伸・缩)12,16,20,25,32,40,50
耐横向负载型CQ2□S-Z单杆双作用32,40,50,63,80,100
端锁型CBQ2单杆双作用20,25,32,40,50,63,80,100
